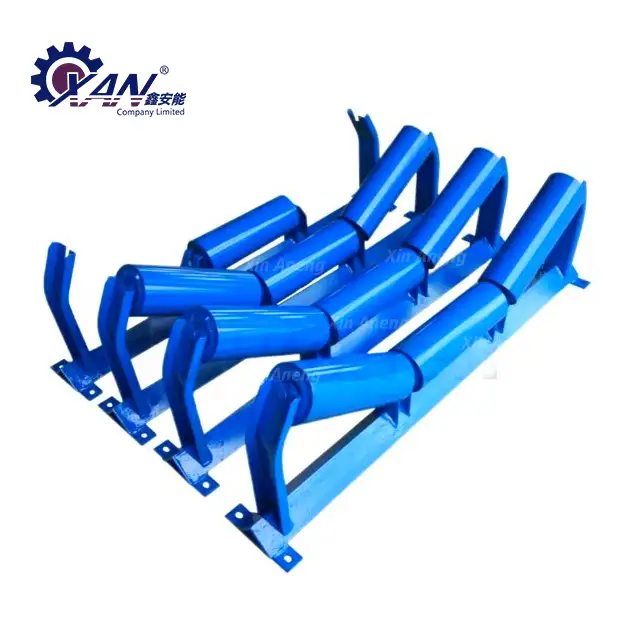

कैरीइंग आइडलर सेट बेल्ट कन्वेयर में एक महत्वपूर्ण घटक है, जो कन्वेयर बेल्ट और उस पर परिवहन की गई सामग्री का समर्थन करने के लिए जिम्मेदार है। ये आइडलर सेट आम तौर पर शाफ्ट, बियरिंग्स, सील्स, एंड कैप और ट्यूब जैसे घटकों से बने कई रोलर्स से बने होते हैं। कैरीइंग आइडलर सेट का प्राथमिक कार्य कन्वेयर बेल्ट की भार-वहन करने वाली शाखा का समर्थन करना है, जिससे कन्वेयर बेल्ट और सामग्री का वजन वहन करके स्थिर संचालन सुनिश्चित होता है।
संरचनात्मक रूप से, कन्वेयर बेल्ट प्रतिरोध को कम करने और बेल्ट सैगिंग को सीमित करने के लिए कैरीइंग आइडलर सेट के रोलर्स की सतह को न्यूनतम रेडियल रनआउट के साथ चिकना होना चाहिए। रोलर्स की असर वाली सीटें और डस्ट कवर आम तौर पर मुद्रित भागों से बने होते हैं, बाहरी आवरण सीमयुक्त स्टील पाइप से बना होता है, जो उन्हें हल्का और कम प्रतिरोधी बनाता है। इसके अतिरिक्त, रोलर्स के स्थिर संचालन को बनाए रखने के लिए, आइडलर सेट संदूषण और ग्रीस के नुकसान को रोकने के लिए आंतरिक और बाहरी सीलिंग के साथ विशेष बीयरिंग और लिथियम-आधारित ग्रीस का उपयोग करता है।
बेल्ट की चौड़ाई (मिमी) |
आइडलर रोलर ले जाना |
आइडलर रोलर ले जाना |
|||||||||||
बेल्ट गति(एम/एस) |
0.8 |
1 |
1.25 |
1.6 |
2 |
2.5 |
3.15 |
4 |
4.5 |
5 |
5.6 |
6.5 |
|
500 |
अधिकतम संवहन क्षमता |
69 |
87 |
108 |
139 |
174 |
217 |
||||||
650 |
127 |
159 |
198 |
254 |
318 |
397 |
|||||||
800 |
198 |
248 |
310 |
397 |
496 |
620 |
781 |
||||||
1000 |
324 |
405 |
507 |
649 |
811 |
1014 |
1278 |
1622 |
|||||
1200 |
593 |
742 |
951 |
1188 |
1486 |
1872 |
2377 |
2674 |
2971 |
||||
1400 |
825 |
1032 |
1321 |
1652 |
2065 |
2603 |
3304 |
3718 |
4130 |
||||
1600 |
2168 |
2733 |
3440 |
4373 |
4920 |
5466 |
6122 |
||||||
1800 |
2795 |
3494 |
4403 |
5591 |
6291 |
6989 |
7829 |
9083 |
|||||
2000 |
3470 |
4338 |
5466 |
6941 |
7808 |
8676 |
9717 |
11277 |
|||||
2200 |
6843 |
8690 |
9776 |
10863 |
12166 |
14120 |
|||||||
2400 |
8289 |
10526 |
11842 |
13158 |
14737 |
17014 |
|||||||
2600 |
1. टूट-फूट में कमी: आइडलर रोलर ले जाने से कन्वेयर बेल्ट पर सामग्री के वजन को समान रूप से वितरित करने में मदद मिलती है, जिससे बेल्ट पर टूट-फूट कम हो जाती है।
2. बेहतर सामग्री हैंडलिंग: कन्वेयर बेल्ट को समर्थन और मार्गदर्शन प्रदान करके, कैरीइंग आइडलर रोलर सुचारू और कुशल सामग्री हैंडलिंग सुनिश्चित करने में मदद करता है।
3. कन्वेयर बेल्ट जीवन में वृद्धि: कैरीइंग आइडलर रोलर के उपयोग के परिणामस्वरूप कम घर्षण और घिसाव से कन्वेयर बेल्ट का जीवन लंबा हो सकता है, जिससे रखरखाव की लागत कम हो सकती है।
कन्वेयर सिस्टम की दक्षता और प्रदर्शन में कैरीइंग आइडलर रोलर महत्वपूर्ण भूमिका निभाता है। कन्वेयर बेल्ट को समर्थन और मार्गदर्शन प्रदान करके, कैरीइंग आइडलर रोलर सामग्री की सुचारू हैंडलिंग सुनिश्चित करने और बेल्ट पर टूट-फूट को कम करने में मदद करता है। आपके कन्वेयर सिस्टम के लिए सही कैरीइंग आइडलर रोलर पर भरोसा करने से दक्षता बढ़ सकती है, रखरखाव की लागत कम हो सकती है और कन्वेयर बेल्ट का जीवन लंबा हो सकता है।
कैरीइंग आइडलर्स में निम्नलिखित उप-श्रेणियाँ शामिल हैं: मानक गर्त आइडलर, फ्लैट रिटर्न आइडलर, इम्पैक्ट आइडलर, सेल्फ-एलाइनिंग आइडलर, वी शेप आइडलर आदि।
बेल्ट स्पीड (एम/एस) |
लंबाई/मिमी |
|
<550 |
≥550 |
|
व्यास की रेडियल रनआउट सहनशीलता |
||
≥3.15 |
0.5 |
0.7 |
<3.15 |
0.6 |
0.9 |
दस्ता व्यास/मिमी |
एक्सियलफोर्स/एन लागू करें |
≤20 |
10000 |
≥25 |
15000 |
रोलर व्यास/मिमी |
≤108 |
≥133 |
|
घूर्णी प्रतिरोध/एन |
धूलरोधी रोलर |
2.5 |
3.0 |
धूलरोधी रोलर |
3.6 |
4.35 |
1.कैरिंग आइडलर रोलर क्या हैं?
कैरीइंग आइडलर रोलर ऐसे रोलर होते हैं जो कन्वेयर बेल्ट और पहुंचाई जाने वाली सामग्री का समर्थन करते हैं। वे आम तौर पर कन्वेयर बेल्ट के नीचे स्थित होते हैं और भार उठाने में मदद करते हैं, घर्षण को कम करते हैं और कन्वेयर के साथ सुचारू गति सुनिश्चित करते हैं।
2.आइडलर और इम्पैक्ट आइडलर में क्या अंतर है?
कैरीइंग आइडलर्स: बेल्ट के भारित हिस्से को सहारा देते हैं और आमतौर पर गर्त के आकार में व्यवस्थित होते हैं। रिटर्न आइडलर्स: बेल्ट के रिटर्न साइड को सपोर्ट करें क्योंकि यह कन्वेयर सिस्टम की शुरुआत में वापस लूप करता है। इम्पैक्ट आइडलर: उन बिंदुओं पर स्थित होते हैं जहां सामग्री बलों को अवशोषित करने और बेल्ट की सुरक्षा के लिए बेल्ट पर गिरती है
3.आलसियों को ले जाने का क्या कार्य है?
ले जाने वाले आइडलर सामग्री ले जाने के दौरान बेल्ट को सहारा प्रदान करते हैं। वे फ्लैट या गर्त डिजाइन में उपलब्ध हैं। फ्लैट डिज़ाइन में आमतौर पर बेल्ट फीडर जैसे फ्लैट बेल्ट पर उपयोग के लिए एक क्षैतिज रोल होता है।
हमारे कारखाने में एक व्यापक गुणवत्ता आश्वासन प्रणाली है। उत्पादन शुरू होने से पहले, हम इस परियोजना के लिए एक व्यापक गुणवत्ता आश्वासन योजना प्रस्तुत करेंगे। इस योजना में गुणवत्ता आश्वासन प्रक्रियाएं, संगठनात्मक तरीके, शामिल कर्मियों की योग्यता और डिजाइन, खरीद, विनिर्माण, परिवहन, स्थापना, कमीशनिंग और रखरखाव जैसी परियोजना की गुणवत्ता को प्रभावित करने वाली सभी गतिविधियों के लिए नियंत्रण शामिल हैं। हमारे पास गुणवत्ता आश्वासन गतिविधियों के लिए जिम्मेदार समर्पित कर्मचारी हैं।
1.उपकरणों का निरीक्षण और नियंत्रण;
2. खरीदे गए उपकरण या सामग्री का नियंत्रण;
3. सामग्री का नियंत्रण;
4. विशेष प्रक्रियाओं का नियंत्रण;
5. साइट पर निर्माण पर्यवेक्षण;
6. गुणवत्ता गवाह बिंदु और कार्यक्रम।
