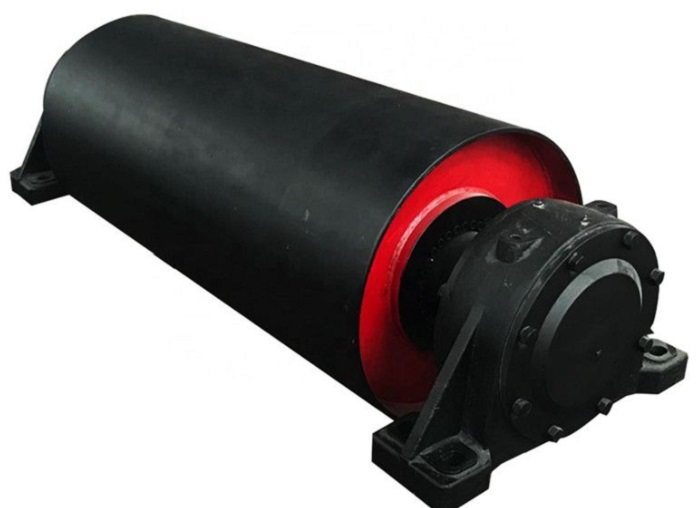

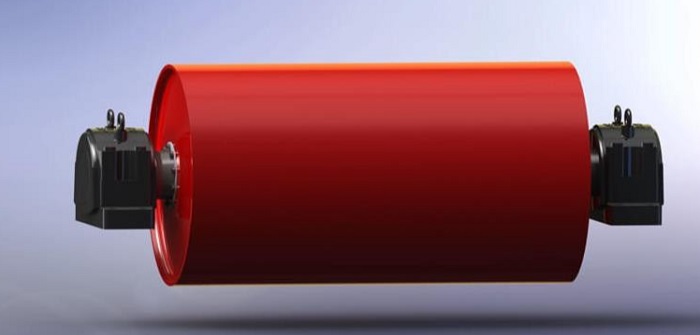

बेंड पुली(अक्सर चीनी में "दिशा-बदलते ड्रम" या "गाइड ड्रम" के रूप में जाना जाता है) बेल्ट कन्वेयर सिस्टम में एक प्रमुख घटक है। इसके मुख्य कार्य कन्वेयर बेल्ट की रनिंग दिशा को बदलना और ड्राइव ड्रम के साथ संपर्क कोण को अनुकूलित करना है, जिससे संदेश की स्थिरता और दक्षता सुनिश्चित होती है। निम्नलिखित एक विस्तृत अवलोकन है:
मुख्य कार्य और भूमिकाएँ
दिशा नियंत्रण:कन्वेयर की पूंछ पर एक मुख्य घटक के रूप में, पूंछ बेंड पुली को कन्वेयर बेल्ट को भौतिक पुनर्निर्देशन के माध्यम से एक बंद-लूप चक्र बनाने में सक्षम बनाता है, डिस्चार्ज एंड से फीडिंग एंड तक सामग्री का परिवहन करना। उदाहरण के लिए, खदानों या बंदरगाहों में लंबी दूरी की पहुंच में, यह घुमावदार रास्तों के चारों ओर बेल्ट को निर्देशित कर सकता है, अत्यधिक लंबे सीधे वर्गों के कारण असमान तनाव से बचता है।
ट्रांसमिशन दक्षता बढ़ाना:कन्वेयर बेल्ट को दबाकर,बेंड पुलीहेड पुली के साथ रैप एंगल (संपर्क क्षेत्र) को बढ़ा सकते हैं, जिससे घर्षण में सुधार और बेल्ट स्लिपेज के जोखिम को कम किया जा सकता है। उदाहरण के लिए, आर्द्र या धूल भरे वातावरण में, रबर या सिरेमिक कोटिंग के साथ दिशा-बदलते ड्रम ट्रांसमिशन विश्वसनीयता को काफी बढ़ा सकते हैं।
सहायक तनाव:कुछ डिजाइनों में, टेल बेंड पुली टेंशनिंग डिवाइसों के साथ मिलकर अपनी स्थिति को समायोजित करके बेल्ट टेंशन को ठीक करने के लिए, यह सुनिश्चित करना कि बेल्ट हमेशा इष्टतम कामकाजी स्थिति में है।
संरचना और सामग्री डिजाइन
बुनियादी संरचना:एक दिशा-बदलते ड्रम में आम तौर पर चार भाग होते हैं: शाफ्ट, असर आवास, वेब और सिलेंडर। सिलेंडर सीमलेस स्टील पाइप या वेल्डेड संरचना से बना है, और इसकी सतह को पहनने के प्रतिरोध और घर्षण को बढ़ाने के लिए रबर या सिरेमिक जैसी सामग्रियों से ढंका जा सकता है। उदाहरण के लिए, सिरेमिक कोटिंग ड्रम के सेवा जीवन को 10 बार बढ़ा सकती है, जिससे यह उच्च-पहनने वाले वातावरण के लिए उपयुक्त हो सकता है।
बीयरिंग और स्नेहन:गोलाकार रोलर बीयरिंग का उपयोग ज्यादातर असर वाले आवास में किया जाता है, जिससे विचलन के एक निश्चित कोण को यह सुनिश्चित करने के लिए कि ड्रम को जटिल रूप से काम करने वाली परिस्थितियों में भी लचीलेपन से घूमता है। लिथियम-आधारित ग्रीस का नियमित जोड़ एक महत्वपूर्ण रखरखाव कदम है।
वर्गीकरण और विनिर्देश:लोड क्षमता द्वारा प्रकाश, मध्यम और भारी प्रकारों में वर्गीकृत किया गया। प्रकाश-प्रकार: असर बोर व्यास 50-100 मिमी, छोटे कन्वेयर के लिए उपयुक्त; मध्यम-प्रकार: बोर व्यास 120-180 मिमी, सामान्य औद्योगिक परिदृश्यों में आम; हेवी-टाइप: बोर व्यास 200-260 मिमी, जिसका उपयोग खानों जैसे भारी-लोड वातावरण में किया जाता है।
अनुप्रयोग परिदृश्य
औद्योगिक क्षेत्र:व्यापक रूप से खानों, बंदरगाहों, बिजली संयंत्रों, सीमेंट कारखानों, आदि में उपयोग किया जाता है, उदाहरण के लिए, कोयला संदेश में, दिशा-बदलते ड्रम बड़ी सामग्रियों के प्रभाव को समझने के दौरान बाधाओं के चारों ओर बेल्ट का मार्गदर्शन कर सकते हैं।
विशेष वातावरण के लिए अनुकूलन:उच्च आर्द्रता या मैला वातावरण में, सील डिज़ाइन और संक्षारण-प्रतिरोधी सामग्री (जैसे कि स्टेनलेस स्टील) घटक जंग को रोक सकती है; धूल भरे वातावरण में, कॉम्पैक्ट संरचना सामग्री संचय को कम करती है, जो दीर्घकालिक स्थिर संचालन सुनिश्चित करती है।
नए डिजाइन:कुछ दिशा-बदलते ड्रम समायोज्य पूंछ पुली प्रौद्योगिकी (जैसे पेटेंट डिजाइन) को अपनाते हैं, जो विचलन और पहनने को कम करने के लिए यांत्रिक या हाइड्रोलिक उपकरणों के माध्यम से बेल्ट की स्थिति को गतिशील रूप से समायोजित करता है।
रखरखाव और सामान्य मुद्दे
नियमित निरीक्षण:घूर्णी लचीलापन, असर तापमान और बेल्ट विचलन की जाँच करें; ड्रम की सतह पर पालन की गई सामग्रियों को हटाकर और हर 500 ऑपरेटिंग घंटों में स्नेहक को फिर से भरने से साफ और चिकनाई।
विशिष्ट दोष और काउंटरमेशर्स:सामग्री में प्रवेश: बेल्ट और ड्रम के बीच फंसी सामग्री बेल्ट फाड़ या ड्रम क्षति का कारण हो सकती है, स्क्रेपर या एंटी-एंटी-एंट्रापमेंट उपकरणों की स्थापना की आवश्यकता होती है; कोटिंग पहनना: सीधा धातु के संपर्क से बचने के लिए गंभीर रूप से पहनी जाने वाली कोटिंग परतों का समय पर प्रतिस्थापन।
बेंड पुलीबेल्ट कन्वेयर सिस्टम का "स्टीयरिंग हब" है, और इसका डिज़ाइन सीधे दक्षता और उपकरण सेवा जीवन को प्रभावित करता है। उचित रूप से चयन करके (जैसे कि उच्च पहनने के लिए सिरेमिक कोटिंग का उपयोग करना) और नियमित रखरखाव (जैसे स्नेहन और सफाई) का संचालन करना, इसके प्रदर्शन को अधिकतम किया जा सकता है। औद्योगिक स्वचालन के विकास के साथ, समायोज्य पूंछ पुली जैसे अभिनव डिजाइनों ने इसकी अनुकूलनशीलता में और सुधार किया है, जिससे यह आधुनिक सामग्री हैंडलिंग में एक मुख्य भूमिका निभाने में सक्षम है।
