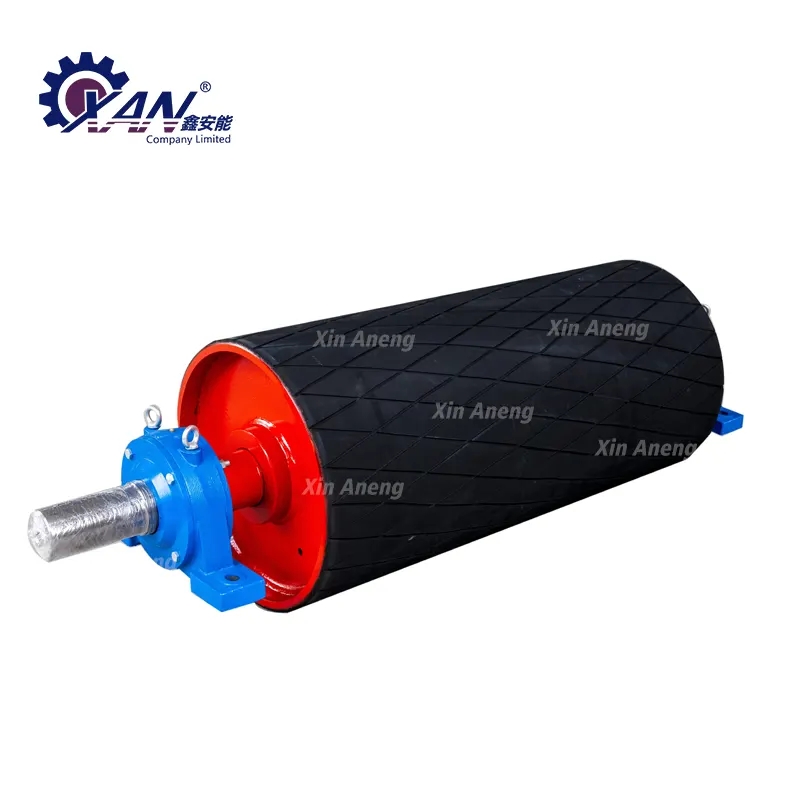

शिन एनेंग ड्राइव पुली की प्रसंस्करण और विनिर्माण प्रौद्योगिकी और सामग्री
1. सिलेंडर को कार्बन डाइऑक्साइड गैस परिरक्षित वेल्डिंग और जलमग्न आर्क वेल्डिंग द्वारा वेल्ड किया जाता है, और तनाव को खत्म करने के लिए पूरे शरीर को फर्नेस एनील्ड किया जाता है। व्हील हाउसिंग और शाफ्ट के बीच कनेक्शन सुनिश्चित करने के लिए आंतरिक छेद को बोर करना।
2. शिन अनेंग का ड्राइव पुली शाफ्ट उच्च गुणवत्ता वाले 45 स्टील से बना है, जिसे रफ टर्न किया जाता है और अल्ट्रासोनिक दोष का परीक्षण किया जाता है, फिर बुझाया और टेम्पर्ड किया जाता है, और फिर बारीक घुमाया और ग्राउंड किया जाता है।
3. ड्रम की गुणवत्ता सुनिश्चित करने के लिए, सभी ड्रमों का पूरी तरह से निरीक्षण किया जाना चाहिए, और ड्रम के प्रत्येक वेल्ड की गुणवत्ता का यूटी द्वारा निरीक्षण किया जाना चाहिए और संग्रहीत किया जाना चाहिए। तल पर वेल्ड का रंग द्वारा निरीक्षण किया जाना चाहिए। यदि कोई दोष हैं, तो उन्हें कार्बन आर्क गॉजिंग के साथ समय पर हटा दिया जाना चाहिए और फिर से वेल्ड किया जाना चाहिए।
4. सुचारू संचालन सुनिश्चित करने के लिए, ड्रम को एक स्थैतिक संतुलन परीक्षण स्टैंड के माध्यम से भी रखा गया है, और स्थैतिक संतुलन परीक्षण मानक आवश्यकताओं के अनुसार सख्ती से किए गए हैं। स्थैतिक संतुलन प्रयोग G40 स्तर के अनुसार आयोजित किया जाता है।
5. हमारी कंपनी शिन अनेंग के ड्राइव पुली पर दोष का पता लगाने के लिए अल्ट्रासोनिक दोष डिटेक्टरों का उपयोग करती है।
1. सभी ड्राइव पुली की सतह प्रिज़्मेटिक कास्ट रबर से बनी है। सतह रबर की परत वल्केनाइज्ड रबर आवरण द्वारा बनाई जाती है। सतह रबर परत की मोटाई 14 मिमी से कम नहीं है, और सतह रबर परत की कठोरता शोर 70 डिग्री से कम नहीं है।
2. ड्राइव पुली की सतह चिकनी है और गोंद से ढकी नहीं है।
3. चिपकने वाली परत को प्रदूषण और ब्लिस्टरिंग जैसे दोषों से मुक्त होने की गारंटी दी जाती है। शीर्ष गोंद और निचले गोंद के भौतिक और यांत्रिक गुण GB10595-2017 में प्रासंगिक नियमों का अनुपालन करते हैं।
ड्रम को इकट्ठा करने के बाद, बाहरी सर्कल की रेडियल रनआउट सहनशीलता नीचे दी गई तालिका में आवश्यकताओं का अनुपालन करेगी।
इकाई：मिमी
|
चरखीD |
200~800 |
1000 ~ 1600 |
1800 |
|
|
रेडियल गोलाकार रनआउट सहनशीलता |
नॉन-लैगिंग पुली चरखी |
0.6 |
1.0 |
1.5 |
|
लैगिंग पुली |
1.1 |
1.5 |
2.0 |
|
चरखी बीयरिंग एफएजी या एसकेएफ बीयरिंग हैं।
ड्रम के मुख्य तकनीकी पैरामीटर-ड्रम बाहरी सर्कल का रेडियल रनआउट
टेल बेंड पुली
φ≤800mm≤1.05mm
φ＞800मिमी≤1.40मिमी
ड्राइव पुली
φ≤800mm≤1.05mm
φ＞800मिमी≤1.40मिमी
| B | D | A | L | एल1 | एल2 | K | M | N | Q | P | H | h | एच.एल | d | बी 1 | डी एस | घूमती हुई धुरी
|
चिकना रोलर
|
रबर सतह रोलर
|
| 500 | 500 | 850 | 600 | 1097 | 505.5 | 115 | 70 | 0 | 280 | 340 | 100 | 33 | 60 | 55 | 16 | 27 | 1312 | 16300 | 25 |
| 650 | 500 | 1000 | 750 | 1280 | 588.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 21200 | 32.6 |
| 650 | 630 | 1000 | 750 | 1280 | 588.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 29600 | 45.4 |
| 800 | 500 | 1300 | 950 | 1580 | 738.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 26200 | 40.1 |
| 800 | 630 | 1300 | 950 | 1661 | 771 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 36700 | 56.1 |
| 800 | 800 | 1300 | 950 | 1661 | 771 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 55900 | 85.5 |
| 1000 | 630 | 1500 | 1150 | 1861 | 871 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 45700 | 70.1 |
| 1000 | 800 | 1500 | 1150 | 1945 | 900 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 69600 | 106.8 |
| 1000 | 1000 | 1500 | 1150 | 2020 | 930 | 255 | 170 | 100 | 480 | 570 | 180 | 53 | 140 | 130 | 36 | 34 | 3528 | 177.5 | |
| 1200 | 630 | 1750 | 1400 | 2195 | 1025 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 54900 | 84 |
| 1200 | 800 | 1750 | 1400 | 2195 | 1025 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 83700 | 128.1 |
| 1200 | 1000 | 1750 | 1400 | 2270 | 1055 | 255 | 170 | 100 | 480 | 570 | 180 | 53 | 140 | 130 | 36 | 34 | 3528 | - | 213 |
| 1200 | 1250 | 1750 | 1400 | 2305 | 1065 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | 300 | |
| 1400 | 800 | 2000 | 1600 | 2445 | 1150 | 215 | 160 | 90 | 440 | 530 | 160 | 63 | 119 | 110 | 32 | 34 | 3524 | 97600 | 149.2 |
| 1400 | 1000 | 2000 | 1600 | 2555 | 1190 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | - | 249.25 |
| 1400 | 1250 | 2000 | 1600 | 2555 | 1190 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | - | 350 |
| 1400 | 1400 | 2000 | 1600 | 2635 | 1200 | 335 | 200 | 120 | 590 | 680 | 220 | 63 | 181 | 170 | 40 | 40 | 3536 | - | 470 |
हमारी कंपनी के पास एक व्यापक गुणवत्ता आश्वासन प्रणाली है। उत्पादन शुरू होने से पहले, हम इस परियोजना के लिए एक व्यापक गुणवत्ता आश्वासन योजना प्रस्तुत करेंगे। इस योजना में गुणवत्ता आश्वासन प्रक्रियाएं, संगठनात्मक तरीके, शामिल कर्मियों की योग्यता और डिजाइन, खरीद, विनिर्माण, परिवहन, स्थापना, कमीशनिंग और रखरखाव जैसी परियोजना की गुणवत्ता को प्रभावित करने वाली सभी गतिविधियों के लिए नियंत्रण शामिल हैं। हमारे पास गुणवत्ता आश्वासन गतिविधियों के लिए जिम्मेदार समर्पित कर्मचारी हैं।
1.उपकरणों का निरीक्षण और नियंत्रण;
2. खरीदे गए उपकरण या सामग्री का नियंत्रण;
3.सामग्री का नियंत्रण;
4. विशेष प्रक्रियाओं का नियंत्रण;
5. साइट पर निर्माण पर्यवेक्षण;
6. गुणवत्ता गवाह बिंदु और कार्यक्रम।
