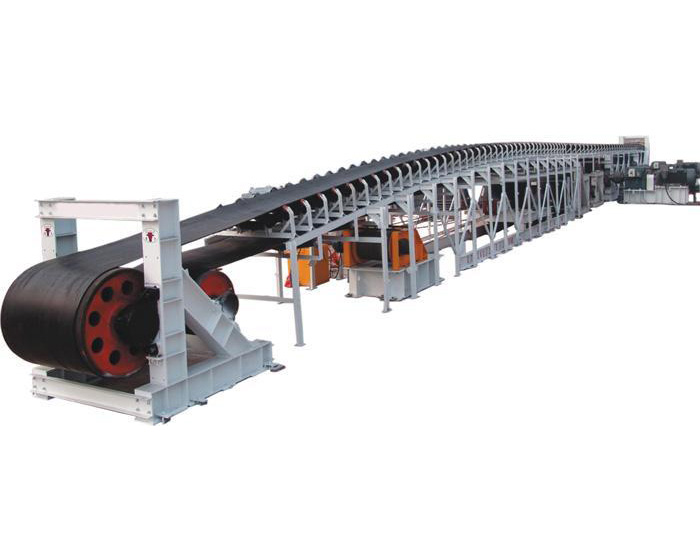

बेल्ट कन्वेयर, जिसे बेल्ट कन्वेयर के रूप में भी जाना जाता है, कन्वेयर बेल्ट का मुख्य घटक है, जिसे बेल्ट के रूप में भी जाना जाता है, और कन्वेयर बेल्ट एक कर्षण तंत्र और एक असर तंत्र के रूप में दोगुना हो जाता है। बेल्ट कन्वेयर की संरचना और कार्य सिद्धांत इस प्रकार हैं, जिसमें मुख्य रूप से निम्नलिखित भाग शामिल हैं: कन्वेयर बेल्ट (आमतौर पर बेल्ट के रूप में जाना जाता है), आइडलर और इंटरमीडिएट फ्रेम, रोलर टेंशनिंग डिवाइस, ब्रेकिंग डिवाइस, सफाई डिवाइस और अनलोडिंग डिवाइस।

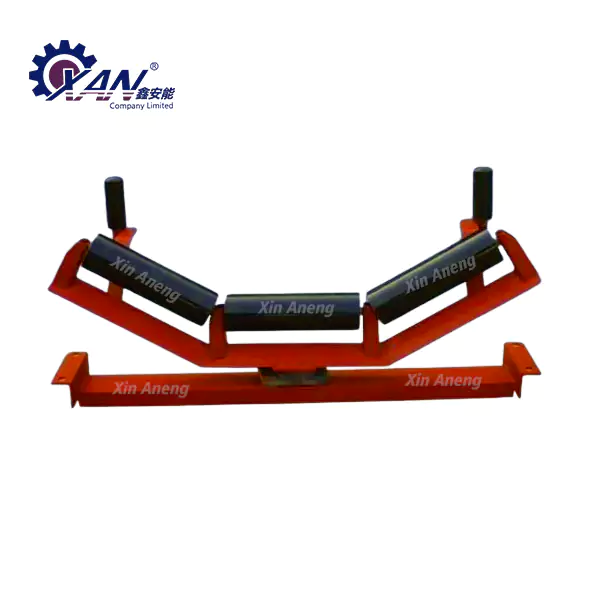

साधारण बेल्ट कन्वेयर के धड़ का ऊपरी बेल्ट हैप्रवाह के क्रॉस-सेक्शनल क्षेत्र को बढ़ाने के लिए गर्त के आकार के आइडलर्स द्वारा समर्थित, और निचला बेल्ट रिटर्न सेक्शन (खाली बेल्ट जो लोड नहीं किया गया है) है, और निचला आइडलर आम तौर पर एक फ्लैट आइडलर है। बेल्ट कन्वेयर का उपयोग क्षैतिज, झुके हुए और ऊर्ध्वाधर परिवहन के लिए किया जा सकता है। सामान्य बेल्ट कन्वेयर के ऊपर की ओर झुके हुए परिवहन के लिए, इसका झुकाव कोण 18° से अधिक नहीं होता है, और नीचे की ओर परिवहन नहीं होता है
15° से अधिक. एक अनंत कुंडलाकार बेल्ट बनाने के लिए कन्वेयर बेल्ट को ट्रांसमिशन पुली और टेल रिवर्सिंग रोलर के माध्यम से लपेटा जाता है। कन्वेयर बेल्ट के ऊपरी और निचले हिस्से रोलर्स पर टिके होते हैं। टेंशनिंग डिवाइस कन्वेयर बेल्ट को उचित कामकाज के लिए आवश्यक टेंशनिंग बल देता है। काम करते समय, ट्रांसमिशन रोलर कन्वेयर बेल्ट और कन्वेयर बेल्ट के बीच घर्षण के माध्यम से कन्वेयर बेल्ट को चलाता है। प्रवाह की एक सतत गति बनाने के लिए सामग्री को लोडिंग बिंदु से कन्वेयर बेल्ट पर लोड किया जाता है, जिसे अनलोडिंग बिंदु पर अनलोड किया जाता है। आम तौर पर, सामग्री को ऊपरी बेल्ट (बेयरिंग सेक्शन) पर लोड किया जाता है और हेड ड्रम (यहां, यानी ट्रांसमिशन ड्रम) पर अनलोड किया जाता है, और एक विशेष अनलोडिंग डिवाइस का उपयोग करके बीच में भी अनलोड किया जा सकता है। कन्वेयर बेल्ट, बेल्ट कन्वेयर घटकों में सबसे महंगी और घिसाव-ग्रस्त हैं। लौह अयस्क जैसे अपघर्षक पदार्थों को ले जाते समय, कन्वेयर बेल्ट का स्थायित्व काफी कम होना चाहिए। समय
ट्रांसमिशन के कर्षण में सुधार पर निम्नलिखित तीन पहलुओं से विचार किया जा सकता है:
(1) लिफाफा कोण% बढ़ाएं ऐसे अवसरों के लिए जहां अधिक कर्षण की आवश्यकता होती है, परिधि को बढ़ाने के लिए डबल रोलिंग सरल ट्रांसमिशन का उपयोग किया जा सकता है
कोनों को लपेटें.
(2) घर्षण के गुणांक को बढ़ाएं "घर्षण के गुणांक को बढ़ाने के लिए विशिष्ट उपाय ट्रांसमिशन ड्रम पर घर्षण के एक बड़े गुणांक के साथ लाइनर को कवर कर सकते हैं।
उपरोक्त संचरण सिद्धांत के विस्तार के माध्यम से, यह देखा जा सकता है कि लिफ़ाफ़ा कोण को बढ़ाना कर्षण को बढ़ाने का एक प्रभावी तरीका है।
इसलिए, इस पद्धति का उपयोग ट्रांसमिशन में करने का इरादा है।
(3) तनाव बल बढ़ाएँ। प्रारंभिक तनाव बढ़ाने से ट्रांसमिशन रोलिंग के पृथक्करण के बिंदु पर कन्वेयर बेल्ट का तनाव बढ़ सकता है, हालांकि कर्षण बल में सुधार करना संभव है। हालाँकि, वृद्धि के कारण "कन्वेयर बेल्ट सेक्शन को तदनुसार बढ़ाया जाना चाहिए, ताकि ट्रांसमिशन डिवाइस का संरचनात्मक आकार बढ़ाया जा सके, जो कि अलाभकारी है। इसलिए, इसका उपयोग डिजाइन में नहीं किया जाना चाहिए। लेकिन ऑपरेशन में, कन्वेयर बेल्ट के बढ़ाव के कारण, तनाव कम हो जाता है, जिसके परिणामस्वरूप कर्षण में कमी आती है, और एक टेंशनिंग डिवाइस का उपयोग करके तनाव को उचित रूप से बढ़ाया जा सकता है, जिससे ~ बढ़ जाता है, ताकि कर्षण में सुधार हो सके।
