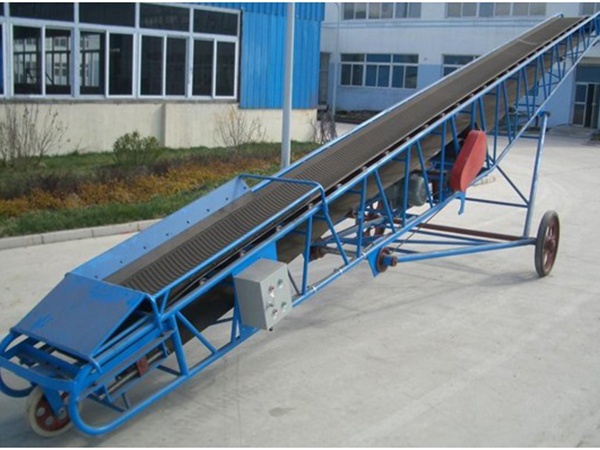

ऊपर और नीचे की ओर सीधा कोण बेल्ट कन्वेयर।
यह मॉडल राष्ट्रीय "सातवीं पंचवर्षीय योजना" की एक प्रमुख परियोजना है और इसकी प्रमुख तकनीक, "डबल-पंक्ति स्टैगर्ड डीप ग्रूव वी-आकार रोलर सेट" का पेटेंट कराया गया है। अब तक, 50 से अधिक इकाइयों को उपयोग में लाया जा चुका है, जिनमें 25 डिग्री के कोण वाली 11 इकाइयाँ, 26 से 28 डिग्री के कोण वाली 5 इकाइयाँ और 30 डिग्री के कोण वाली 2 इकाइयाँ शामिल हैं, जो मूल रूप से एक मानकीकृत उत्पाद बनाती हैं जो घरेलू स्तर पर अग्रणी स्तर पर है। हाल के वर्षों में, घरेलू कोयला खदानों में बेल्ट कन्वेयर की वर्तमान स्थिति के आधार पर, कई कोयला खदानों ने स्टीप एंगल अपवर्ड बेल्ट कन्वेयर को बढ़ावा देने का अनुरोध किया है। स्टीप एंगल अपवर्ड बेल्ट कन्वेयर के सफल विकास के आधार पर, विभिन्न बेल्ट चौड़ाई, शक्ति, क्षमता और परिवहन दूरी की जरूरतों को पूरा करने के लिए उपयोग के दायरे का विस्तार करने के लिए एक श्रृंखला डिजाइन किया गया है, घर्षण गुणांक को अधिकतम करने के लिए विभिन्न चौड़ाई के डबल-पंक्ति वी-आकार वाले गहरे नाली रोलर सेट में सुधार और विकास किया गया है, जिससे कन्वेयर कोणों की सीमा का विस्तार होता है, कन्वेयर कोण 30 डिग्री तक बढ़ जाता है, और डाउनवर्ड कन्वेयर कोण -25 डिग्री तक पहुंचने की इजाजत देता है, जिससे स्टीप कोण अपवर्ड बेल्ट कन्वेयर श्रृंखला प्राप्त करने में सक्षम होती है। एंटी-रिवर्स प्रदर्शन में सुधार करते हुए सॉफ्ट स्टार्टिंग और लोड संतुलन। इस आधार पर, स्टीप एंगल अपवर्ड बेल्ट कन्वेयर की श्रृंखला डिजाइन को और विकसित किया गया है, बेल्ट की चौड़ाई 800 मिमी से बढ़ाकर 1200 मिमी, बिजली 160 किलोवाट से बढ़ाकर 1500 किलोवाट, परिवहन दूरी 1500 मीटर से अधिक, बेल्ट की गति 2 मीटर/सेकंड से 3.15 मीटर/सेकेंड, क्षमता 300 टन/घंटा से 630 टन/घंटा, और कच्चे कोयले की स्वीकार्य नमी सामग्री 10% से बढ़ाकर 20%.
क्षैतिज मोड़ कन्वेयर
फ्रांस, पूर्व सोवियत संघ, ऑस्ट्रिया, जर्मनी, संयुक्त राज्य अमेरिका और अन्य देश क्षैतिज मोड़ बेल्ट कन्वेयर के सैद्धांतिक अनुसंधान और परीक्षण को बहुत महत्व देते हैं, और जीवन के सभी क्षेत्रों में व्यापक रूप से उपयोग किया गया है। 1963 में, फ्रांस ने मेट्रो परियोजना में पहली बार एक क्षैतिज मोड़ बेल्ट कन्वेयर को डिजाइन और स्थापित किया, और इसके मुख्य पैरामीटर थे: दूरी एल = 700 मीटर, बेल्ट गति वी = 1.7 मीटर/सेकेंड, बैंडविड्थ बी = 800 मिमी, मोड़ त्रिज्या आर = 700 मीटर, उठाने की ऊंचाई एच = 3 मीटर, और यातायात क्यू = 300 टी/एच। 1980 में, फ्रांस ने एक खदान के लिए एक क्षैतिज मोड़ बेल्ट कन्वेयर बिछाया, और इसके मुख्य पैरामीटर थे: लंबाई एल = 11.12 किमी, ऊंचाई अंतर एच = 5.77 मीटर, 30% की अधिकतम ढलान, और निकल अयस्क के परिवहन के लिए मात्रा क्यू = 560t/h। आंकड़ों के अनुसार, फ्रांस में उपयोग किए जाने वाले क्षैतिज मोड़ बेल्ट कन्वेयर की लंबाई दुनिया की कुल लंबाई का 20% है
हॉरिजॉन्टल टर्निंग बेल्ट कन्वेयर पर चीन का शोध पहले का है, लेकिन विकास तेज नहीं है, मुख्य कारण यह है कि उपयोगकर्ताओं को मॉडल के बारे में पर्याप्त जानकारी नहीं है, और उस समय चीन में कोई परिपक्व एप्लिकेशन उदाहरण नहीं है। 20 वीं शताब्दी के 90 के दशक में, क्षैतिज मोड़ कोण डिवाइस का घरेलू परीक्षण उत्पादन, ऑपरेशन की दिशा बदलने के लिए कोने डिवाइस के पुनः लोडिंग के माध्यम से कन्वेयर, मॉडल को कोयला खदान में सफलतापूर्वक लागू किया गया है। चीन की ताओज़ुआंग, ज़िएज़ुआंग और लियांगज़ुआंग कोयला खदानों ने भी कई क्षैतिज मोड़ बेल्ट कन्वेयर का उपयोग किया है, और अच्छे आर्थिक लाभ प्राप्त किए हैं। 2001 में, क्षैतिज मोड़ बेल्ट कन्वेयर को मेट्रो परियोजना के निर्माण में लागू किया गया था, जिसमें 2000 मीटर की सुरंग लंबाई, कई मोड़ और 360 मीटर की न्यूनतम क्षैतिज झुकने त्रिज्या थी। इसके मुख्य पैरामीटर हैं: लंबाई L = 2000m, आयतन B = 180 ~ 200 t/h, गति V = 1.6 m/s, बैंडविड्थ B = 650mm, एकाधिक मोड़, मशीन सामान्य रूप से चल रही है।
