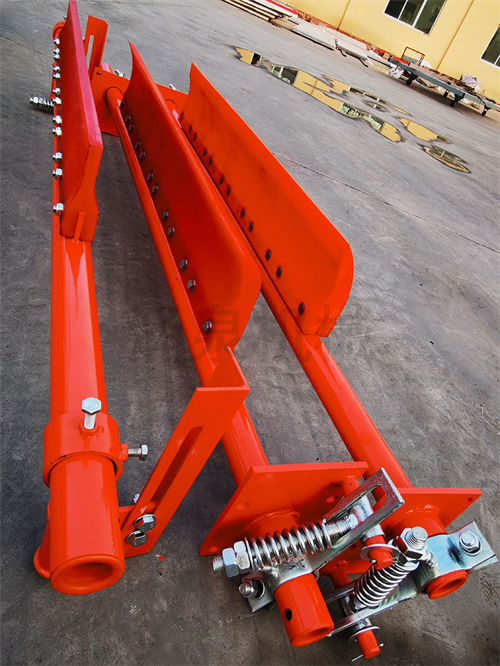

बेल्ट कन्वेयर एंटी-आर्म काउंटरवेट डबल-लेन क्लीनर एक नए प्रकार का क्लीनर है, जिसमें स्थिर प्रदर्शन, अच्छी सफाई प्रभाव और आसान डिस्सैब और असेंबली की विशेषताएं हैं।
कन्वेयर क्लीनर में फिक्स्ड चरखी ब्लॉक, वायर रस्सी, कनेक्टिंग रॉड, रबर स्क्रैपर असेंबली, काउंटरवेट, स्प्लिट स्लाइडिंग बेयरिंग, मेटल स्क्रैपर असेंबली और अन्य घटक शामिल हैं, और निम्नलिखित प्रत्येक घटक और इसके कार्य के लिए एक संक्षिप्त परिचय है।

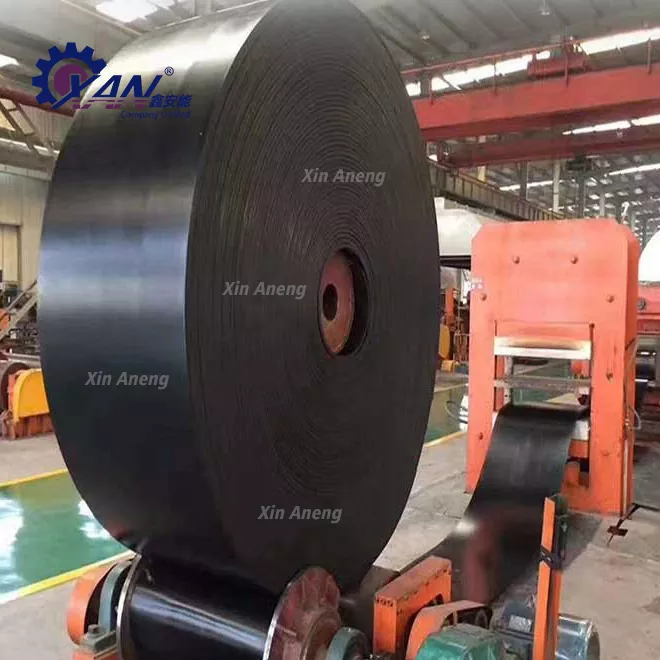

1। कन्वेयर बेल्ट
कन्वेयर बेल्ट कन्वेयर का एक महत्वपूर्ण हिस्सा है, पूरे उपकरण की लागत का 30% ~ 50% के लिए कन्वेयर खातों में कन्वेयर बेल्ट की लागत, और कुछ विशिष्ट कार्य स्थितियों में कन्वेयर बेल्ट को पहनने के प्रतिरोध, गर्मी प्रतिरोध, लौ रिटार्डेंट, तेल प्रतिरोध और ओजोन प्रतिरोध की विशेषताएं होती हैं। कन्वेयर के संचालन के दौरान, कन्वेयर बेल्ट पर लोड बेहद जटिल है, और यह अनुदैर्ध्य तन्यता तनाव के अलावा रोलर और रोलर के माध्यम से झुकने वाले तनाव के अधीन है। अधिकांश बेल्ट क्षति काम की सतह और किनारों पर पहनने और आंसू के रूप में प्रकट होती है, बड़े, तेज सामग्रियों के प्रभाव के कारण होने वाले छीलने, फाड़, फाड़, और छीलने से। क्लीनर के डिजाइन में, जितना संभव हो उतना कन्वेयर बेल्ट को नुकसान से बचने के लिए उपयुक्त सफाई ब्लॉक सामग्री का चयन करना आवश्यक है। कन्वेयर बेल्ट को उनके भागों के रूप में विस्तार से वर्णित नहीं किया गया है।
2। रोल बस
रोलर समूह बेल्ट कन्वेयर का एक महत्वपूर्ण घटक है, और कन्वेयर में निभाई गई भूमिका के अनुसार, रोलर को दो श्रेणियों में विभाजित किया जा सकता है: ट्रांसमिशन रोलर और रिवर्सिंग रोलर। ड्राइव ड्रम का कार्य ड्राइव द्वारा प्रदान किए गए टोक़ को कन्वेयर बेल्ट में स्थानांतरित करना है।
रिवर्सलिंग रोलर सरलीकरण में कन्वेयर के अंत में कन्वेयर बेल्ट की दिशा, ट्रांसमिशन पुली के रैपिंग कोण को बढ़ाने और टेंशनिंग डिवाइस के मार्गदर्शन में शामिल होने का मार्गदर्शन शामिल है। क्लीनर के डिजाइन में, यह भारी-शुल्क बेल्ट कन्वेयर के हेड ड्राइव रोलर के लिए है, और रोल का आकार कन्वेयर बेल्ट की चौड़ाई और क्लीनर की चौड़ाई को निर्धारित करता है, जिसकी क्लीनर के डिजाइन में एक निश्चित मार्गदर्शक भूमिका है। ड्रम को क्लीनर भाग के रूप में भी विस्तार से वर्णित नहीं किया गया है।
3। एक निश्चित चरखी ब्लॉक
फिक्स्ड पुली समूह तीन पुली से बना है, पहला एक उलटने की भूमिका निभाता है, और दूसरा और तीसरा पुली दूरी को समायोजित करने की भूमिका निभाता है ताकि काउंटरवेट को एक उचित स्थिति में रखा जा सके।
4। तार की रस्सी
तार की रस्सी एक महत्वपूर्ण तत्व है जो काउंटरवेट और कनेक्टिंग रॉड को जोड़ता है।
5। एक कनेक्टिंग रॉड
कनेक्टिंग रॉड वायर रस्सी, रबर स्क्रैपर और मेटल स्क्रैपर को जोड़ने वाला एक महत्वपूर्ण तत्व है, जो ऊपरी और निचले हिस्सों को जोड़ने में एक भूमिका निभाता है।
6। रबर स्क्रैपर असेंबली
रबर स्क्रैपर असेंबली में एक ही विनिर्देश के चार रबर स्क्रैपर, एक रबर स्क्रैपर शाफ्ट, एक स्क्रैपर सीट, स्क्रैपर सीट का एक फिक्सिंग बोल्ट और स्क्रैपर शाफ्ट, रबर स्क्रैपर का एक फिक्सिंग बोल्ट और स्क्रैपर सीट, एक रबर स्क्रैपर रिब और एक रबर स्क्रैपर हेड नट शामिल हैं। रबर स्क्रैपर असेंबली समग्र क्लीनर का एक महत्वपूर्ण घटक है।
7। काउंटरवेट
रबर स्क्रैपर का दबाव बल काउंटरवेट के दो सेटों द्वारा प्रदान किया जाता है, प्रत्येक में कच्चा लोहा के चार टुकड़े होते हैं, जिसमें दस किलोग्राम का एक ही वजन होता है और पांच किलो के एक वजन के साथ कच्चा लोहा के दो टुकड़े होते हैं।
8। स्प्लिट स्लाइडिंग असर
स्प्लिट स्लाइडिंग असर रोलिंग असर की तुलना में स्थापित करना आसान है, जो क्लीनर की असेंबली प्रक्रिया में सुविधा लाता है, और यह एक बड़ी ताकत को सहन करता है, और इसका काम करने वाला हिस्सा अक्सर एक बड़े कोण पर नहीं जाएगा, और स्नेहक को भरने के लिए यह अधिक सुविधाजनक है।
9। एक धातु खुरचनी विधानसभा
मेटल स्क्रैपर असेंबली में M13, एक मेटल स्क्रैपर धारक, एक मेटल स्क्रैपर शाफ्ट, एक संपीड़न बार, एक संपीड़न स्प्रिंग, एक संपीड़न स्प्रिंग शाफ्ट, स्क्रैपर सीट और स्क्रैपर शाफ्ट के लिए एक फिक्सिंग बोल्ट और स्क्रैपर बार और मेटल स्क्रैपर शाफ्ट के लिए एक सेट स्क्रू होता है।
